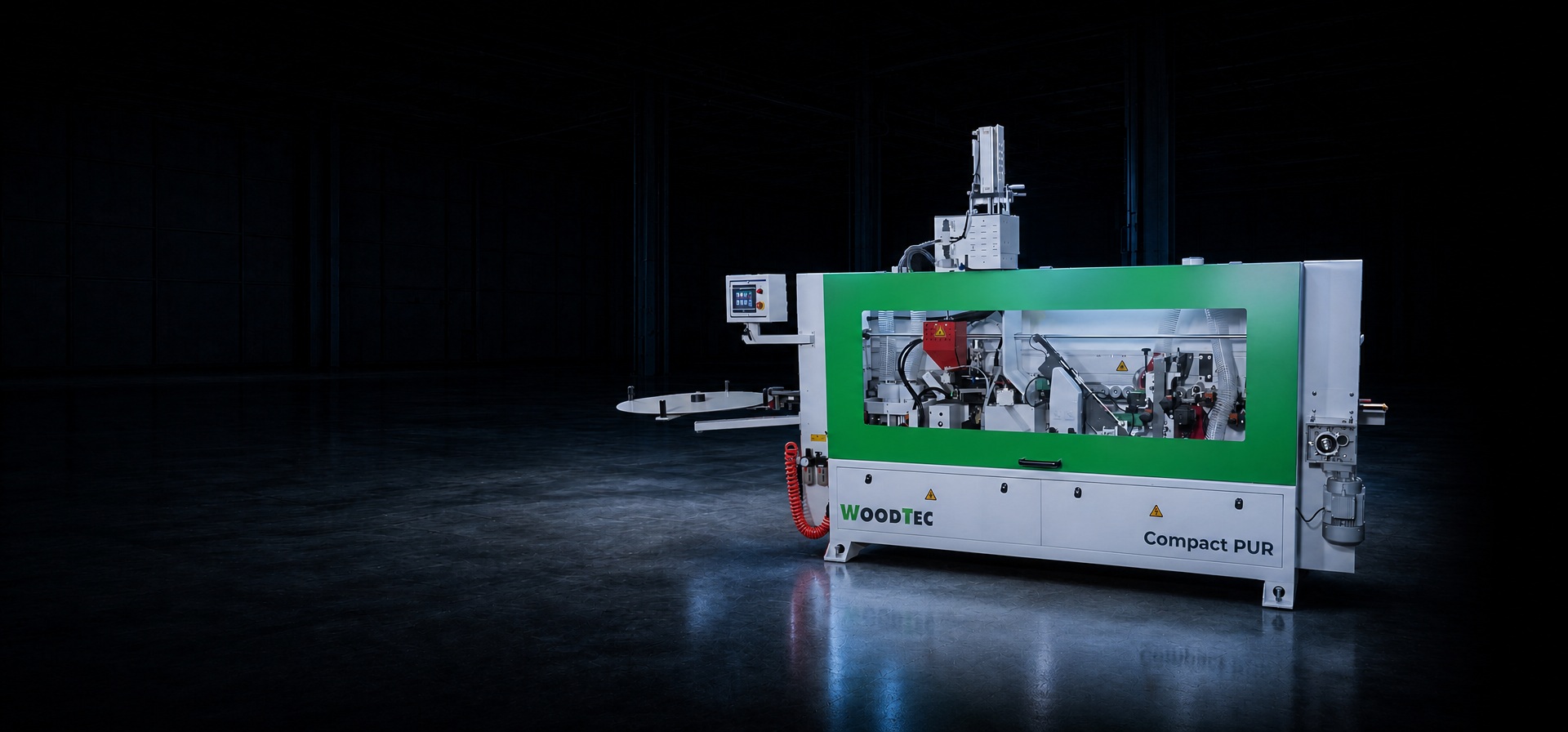

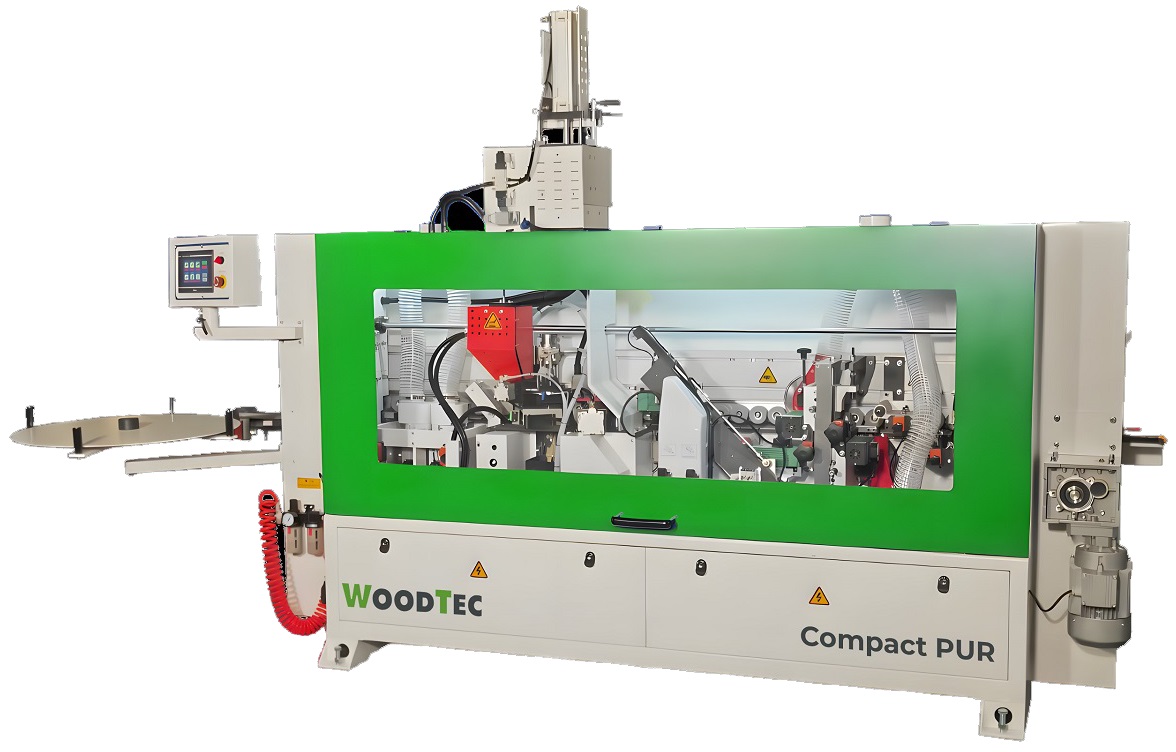

Автоматический кромкооблицовочный станок WoodTec Compact PUR
По запросу
-
Описание
-
Технические характеристики
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схема обработки
1. Узел прифуговки
2. Клеевая ванна EVA/PUR
3. Узел прижима
4. Узел 2-х моторной торцовки
5. Узел фрезерования свесов
6. Узел радиусной цикли
7. Узел подачи очистительной жидкости
8. Полировальный узел
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 14 м/мин;
- Двойной клеевой узел PUR/EVA верхнее расположение;
- Регулировка количества наносимого клея;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой;
- Циклевка радиусная;
- Узел подачи очистительной жидкости;
- Полировальный узел ;
- Магазин подачи рулонного кромочного материала;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности

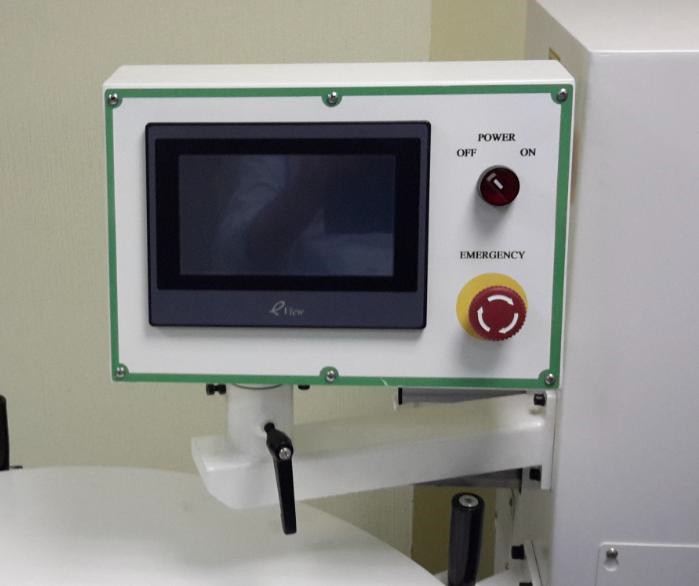

Панель управления
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.
Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм
Клеевой узел
Клеевой узел имеет верхнее расположение.
Двойного исполнения PUR/EVA.
.jpg)

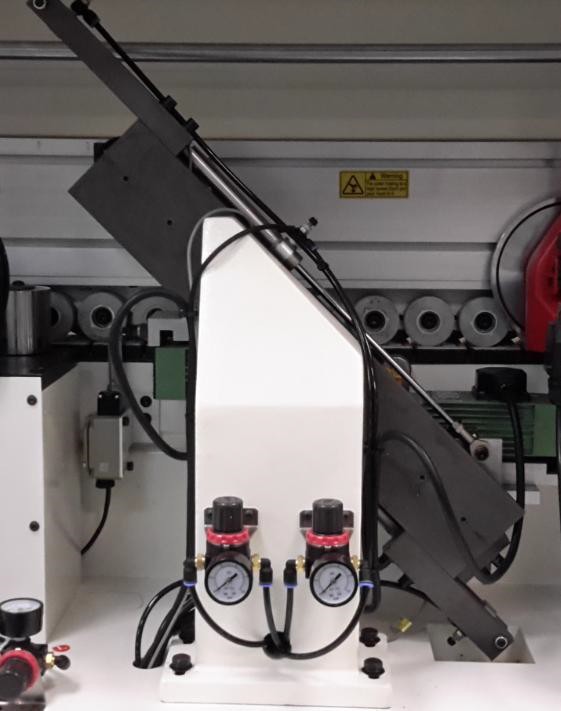

Торцовочный агрегат
Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт.
Две пилы Ø80 х Ø22, Z = 20.
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
.
Узел фрезерный снятия свесов
Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Подача очищающей жидкости
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
Полировка
Полировка необходима для финишной обработки кромки.
Обеспечивает блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
-
Артикул
63263
