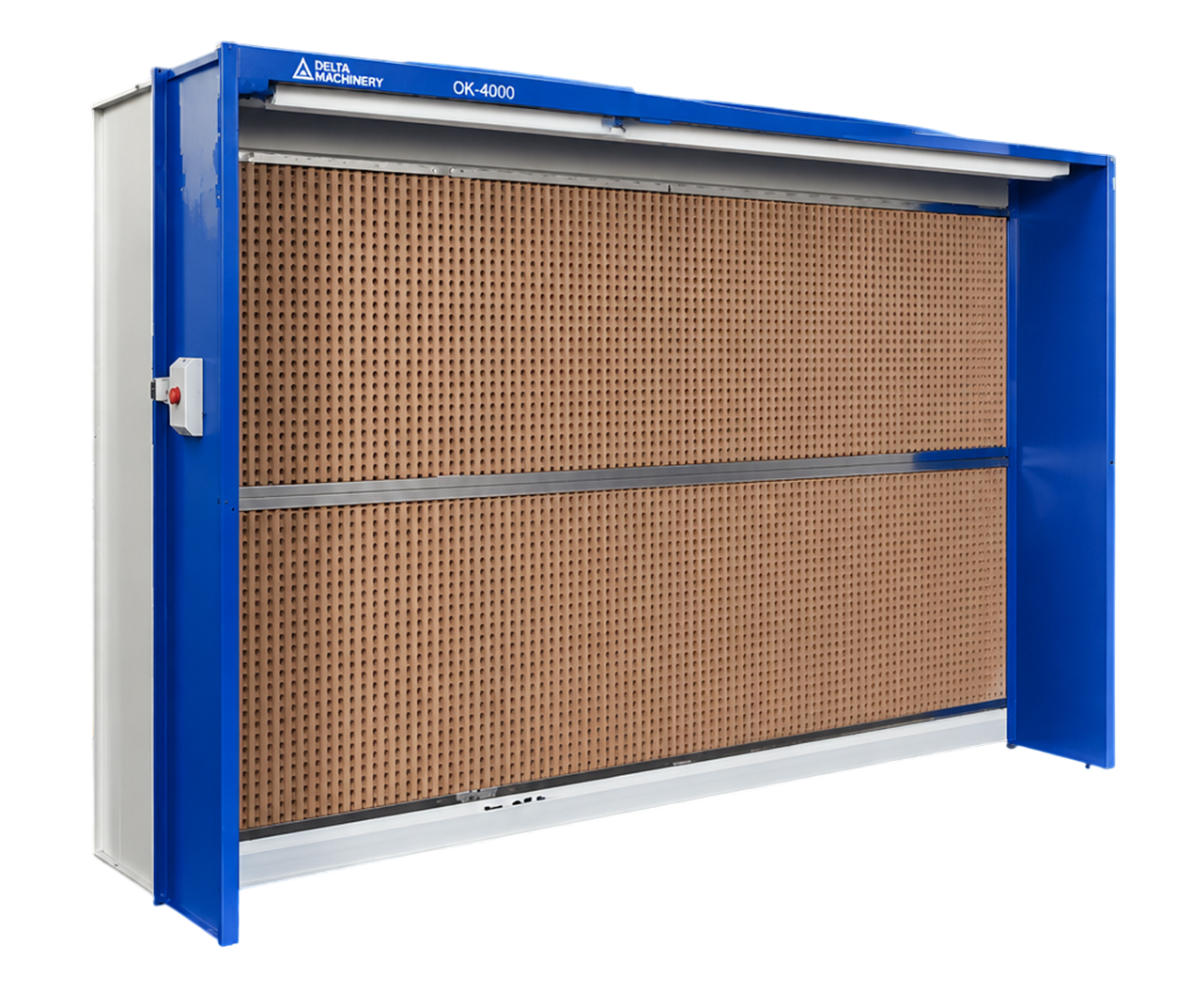

Камера для обеспыливания DELTAMACHINERY OKА‑4000
По запросу
-
Описание
-
Технические характеристики
Назначение
Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл.
Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках.
Воздух проходит 3 ступени очистки:
1) Картонный гофрированный лабиринтный фильтр
2) Стекловолокнистый фильтр
3) Фильтр тонкой очистки приточного воздуха
Очищенный воздух выходит из камеры через выходной канал и возвращается в помещение или отводится наружу.
Очищенный воздух выходит из камеры через выходной канал и возвращается в помещение или отводится наружу.
Комплектация кабины
Корпус (3 уровня фильтров)
Вентиляторы 2 шт.
Воздуховод от вентиляторов к корпусу 2 шт.
Светильники 6 шт.
П-секция 500мм.
Пульт управления
Комплект кабелей
Монтажный комплект
Дополнительные опции
1). ЧАСТОТНЫЙ РЕГУЛЯТОР в блоке управления на 1 вентилятор
Покрасочная камера может комплектоваться частотным регулятором. Он необходим для регулировки и поддержания заданных оборотов вентилятора.
2). П-ОБРАЗНАЯ СЕКЦИЯ
Боковые стены и крыша создают направленный поток воздуха, что обеспечивает более качественный уровень очистки воздуха в зоне распыления и препятствует попаданию краски с других постов.
Технические характеристики
|
Рабочая зона длина, мм |
4000 |
|
Рабочая зона ширина, мм |
500 - 2000 |
|
Рабочая зона высота, мм |
2250 |
|
Исполнение |
каскад оцинкованной стали |
|
Вес, кг |
210 |
Может изготавливаться любых геометрических размеров:
- 500*2000
- 1000*2000
- 1500*2000
- 2000*2000
Конструктивные особенности
СТЕКЛОВОЛОКНИСТЫЙ ФИЛЬТР «PAINT STOP»
Предназначен для удерживания механических частиц окрасочного тумана (грунтовок, лаков, красок).
Фильтр изготовлен из ворсистого переплетенного стекловолокна, который пропитан специальным составом.
Конструкция напольного фильтра серии (Paint Stop) позволяет равномерно распределить частицы окрасочного тумана по всей структуре материала. Фильтр PaintStop с классом очистки G3 имеет удерживающую способность до 3500 г/м².
КАРТОННЫЙ ГОФРИРОВАННЫЙ ЛАБИРИНТНЫЙ ФИЛЬТР
Andreae 1х10м
Гофрированный фильтр имеет большую удерживающую способность накапливать отходы материала и при этом сохранять скорость потока воздуха с высоким показателем класса очистки от краски и клея.
Фильтр изготовлен из специально обработанного картона, который обеспечивает водостойкость и огнестойкость, согласно требованиям директивы ATEX 94/9/CE.
СВЕТОДИОДНЫЙ СВЕТИЛЬНИК
В стандартную комплектацию кабины входят светильники мощностью по 36 кВт. Опционально кабина может быть оснащена светильниками большей мощности.
ФИЛЬТР ТОНКОЙ ОЧИСТКИ ПРИТОЧНОГО ВОЗДУХА
Очищенный воздух выходит из камеры через выходной канал и возвращается в помещение или отводится наружу
СИСТЕМА ВЕНТИЛЯЦИИ
Центробежный вентилятор низкого давления с обратно загнутыми лопатками выполнен в исполнении с искрогасителями. В стандартной комплектации вентиляторы установлены на крышу покрасочной кабины. Рабочий напор вентилятора позволяет эффективно удалять загрязнённый воздух из зоны окраски даже при сильно загрязнённых фильтрах.
-
Артикул
OKА-4000 -
Размер рабочей зоны, мм
3920х2000х2200 -
Вентилятор, кВт; об/мин; м3/ч
2*2,2 / 1500 / 6800 -
Исполнение
Каскад из оцинкованной некрашеной стали
Транспортные данные
Габаритные размеры, мм: 4140х2920х2450
Вес, кг: 650
Размеры упаковки: 2400*1300*1500
