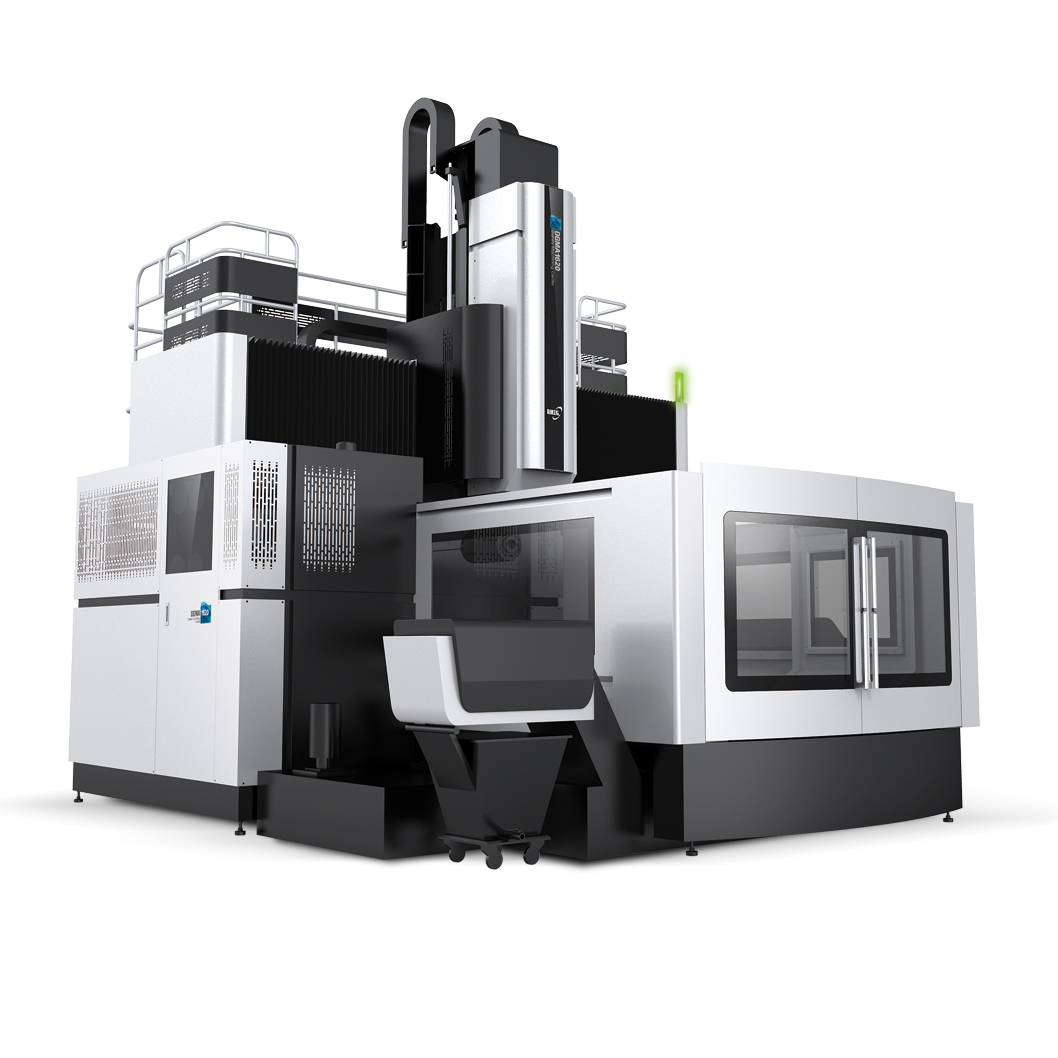

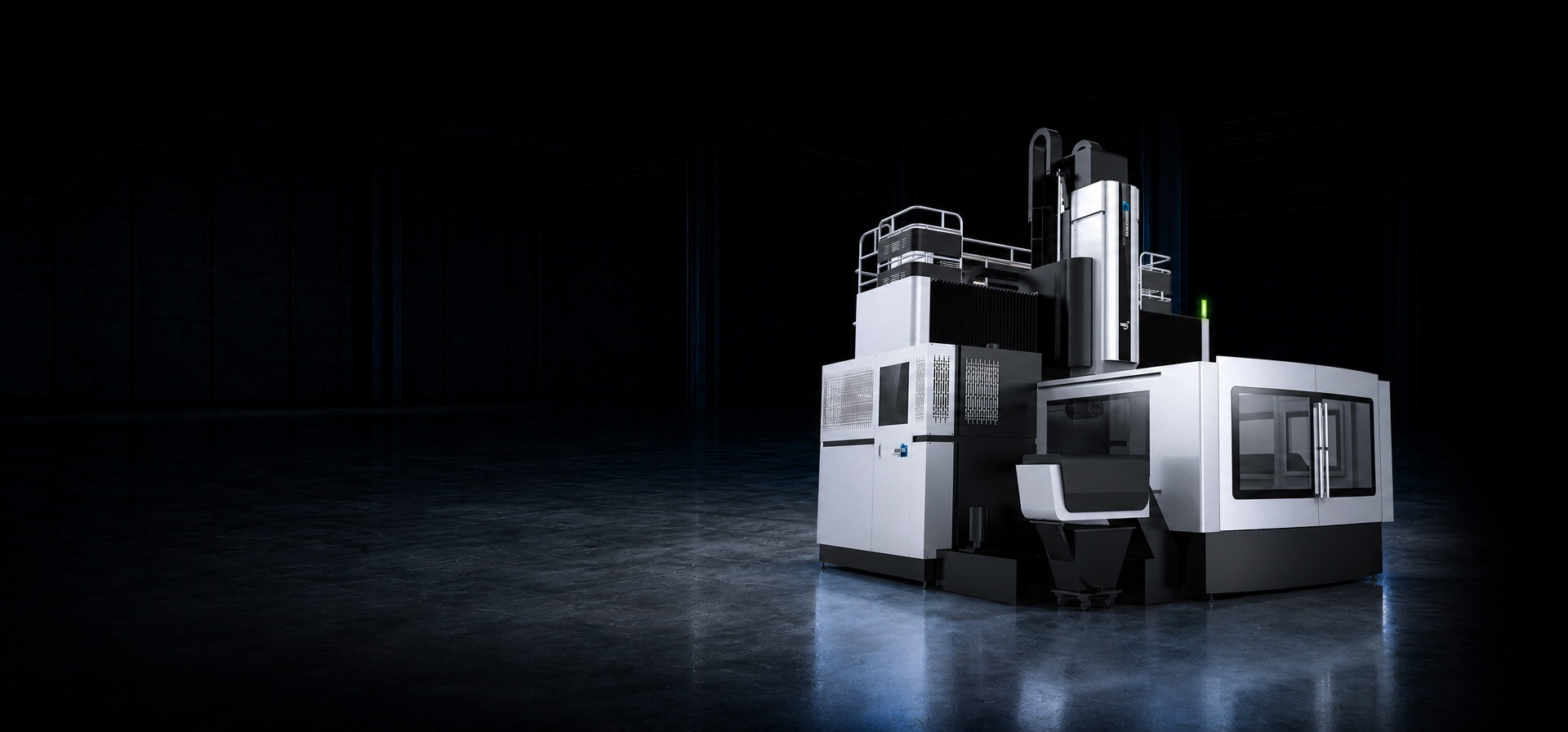

Портальный обрабатывающий центр серии DGMA
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Портально-фрезерные станки с числовым программным управлением предназначены для черновой и чистовой обработки крупногабаритных изделий из черных, цветных металлов и легированных сталей. Предназначены для фрезерования, сверления, развертывания, нарезания резьбы.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

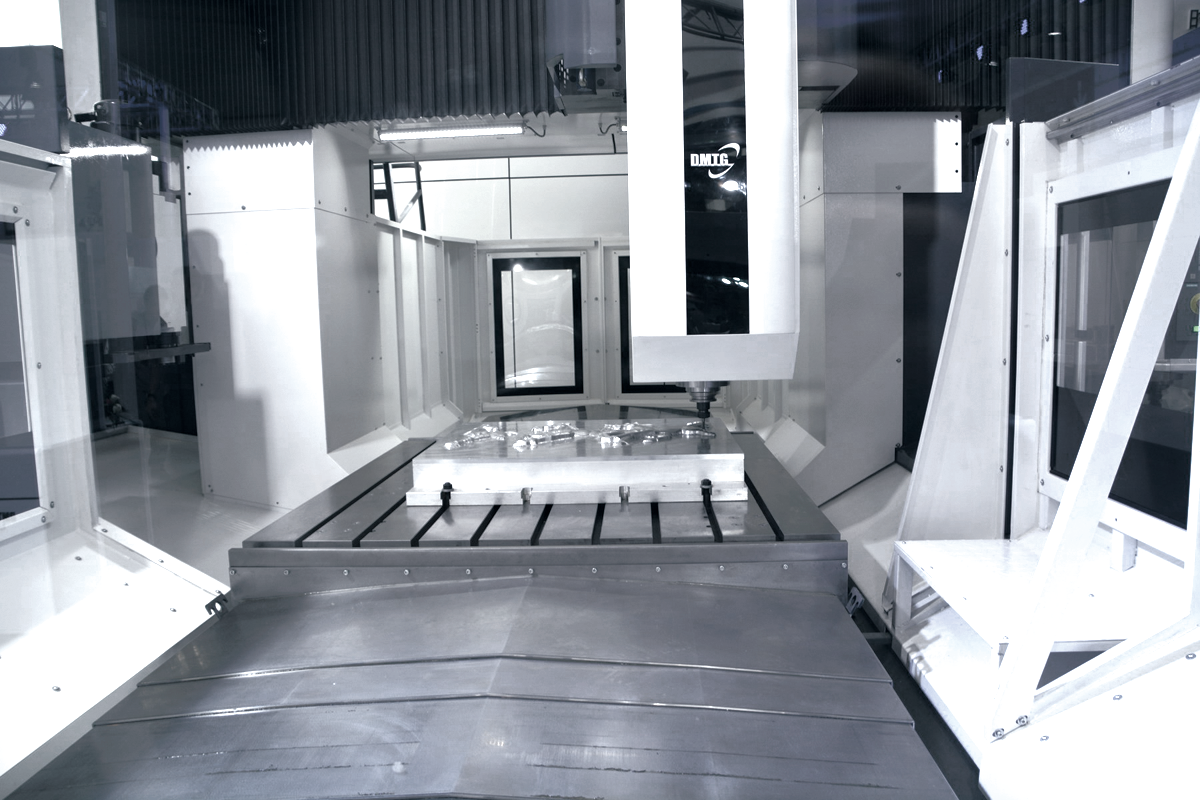

- Портальная конструкция состоит их двух колонн, на которых зафиксирована горизонтальная балка с направляющими, по которой двигается шпиндель. Такая конструкция станка позволяет обрабатывать крупногабаритные заготовки, обеспечивает дополнительную жесткость, точность и долговечность конструкции.
- Станина является массивной конструкцией из модифицированного чугуна. Для достижения наилучшей точности поверхностей и жесткости всей конструкции стыкующиеся поверхности основания станины, колонн и портала шабрятся вручную.
- В системе перемещения осей X и Y применяются линейные направляющие роликового типа HIWIN, которые выдерживают большую нагрузку, имеют высокие динамические характеристики и низкий коэффициент трения (0,003 ~ 0,005) Линейные направляющие и ШВП осей Х и Y защищены от СОЖ, грязи и стружки телескопическими кожухами.
- На станке используется шпиндельный узел высокой жесткости. Для точной передачи и увеличения крутящего момента используется ZF-редуктор производства Германии. Охлаждение шпинделя происходит с помощью масленого охлаждения и терморегуляции, которая отводит тепло от шпинделя, обеспечивая стабильную температуру внутри станка, и повышает термостабильность, тем самым достигаются высокие показатели по точности обработки.
- Ось Z — выполнена в виде квадратного ползуна 400×400 мм и с направляющими скольжения.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Многофункциональные портальные обрабатывающие центры применяются в тяжелом машиностроении, станкостроении, авиационной, автомобильной и оборонной промышленности для комплексной обработки крупных, сложных по форме и технологически трудно обрабатываемых деталей из различных материалов и сплавов, имеющих большие габариты и вес.
-
Артикул
64178
