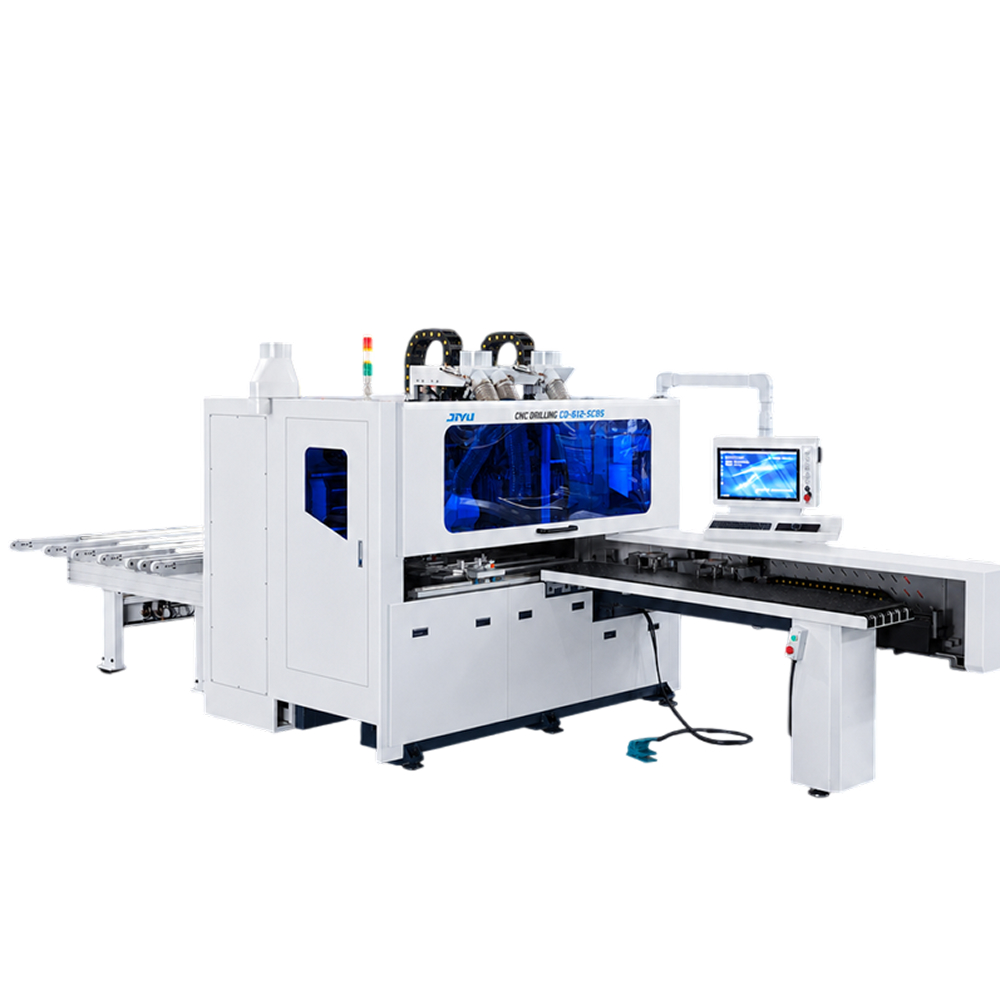

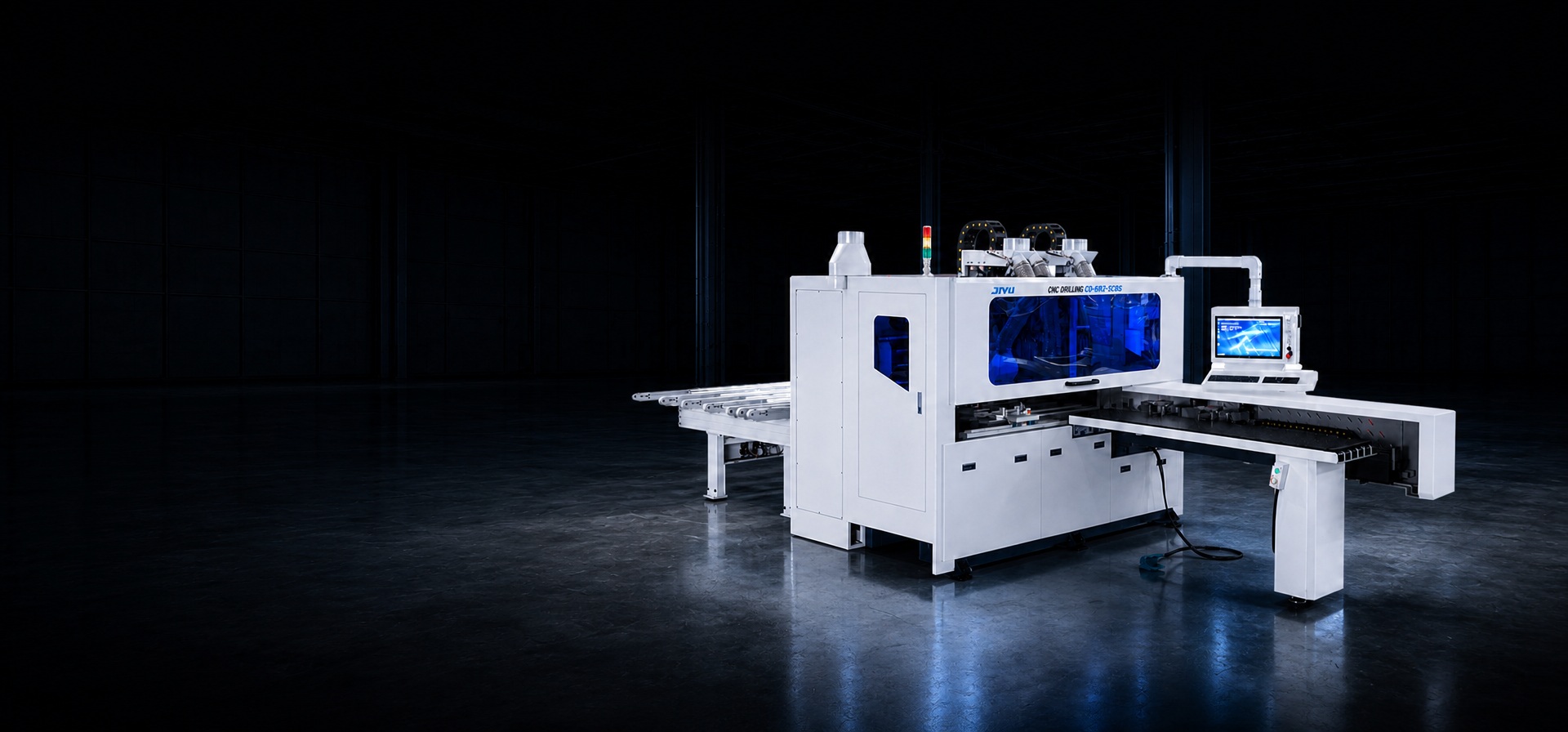

Сверлильно‑присадочный центр с ЧПУ JIYU CD‑612‑5СBS
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
СХЕМА ОБРАБОТКИ
КОМПОНЕНТЫ СТАНКА
|
Система управления |
LNC |
Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
|
Инверторы |
WEICHI/DELTA |
|
|
Направляющие |
FEILANGTE/HTPM |
Качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
|
Тепловые реле |
Schneider |
|
|
Контакторы |
Schneider |
|
|
Мотор редуктор |
ZHONGDA |
Прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
|
Servo System |
MOTONG |
Усовершенствованная прецизионная версия для стабильной работы на высоких скоростях |
Конструктивные особенности
ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.
СВЕРЛИЛЬНЫЕ ГРУППЫ
Три сверлильных группы: две верхние и одна нижняя по 2,2 Вт +2 фрезерных узла (верхний и нижний)
Конфигурация каждой верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.
ПАЗОВАЛЬНЫЙ УЗЕЛ
Для выполнения быстрых пазовальных работ станок оснащен пилой диаметром 120 мм.
КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ
Компоновка одной верхней сверлильной группы.
12 вертикальных + 8 (4+4) горизонтальных шпинделей.
ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами для надежного и точного позиционирования детали.
НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
ПЕРЕМЕЩЕНИЕ ОСИ ПО Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.
Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрихкода, в разы ускоряет производительность технологического процесса.
МАГАЗИН СМЕНЫ ИНСТРУМЕНТА ФРЕЗЕРНОГО АГРЕГАТА НА 4 ПОЗИЦИИ
УГЛОВАЯ ПЕРЕДАЧА НА 2 СТОРОНЫ
АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
-
