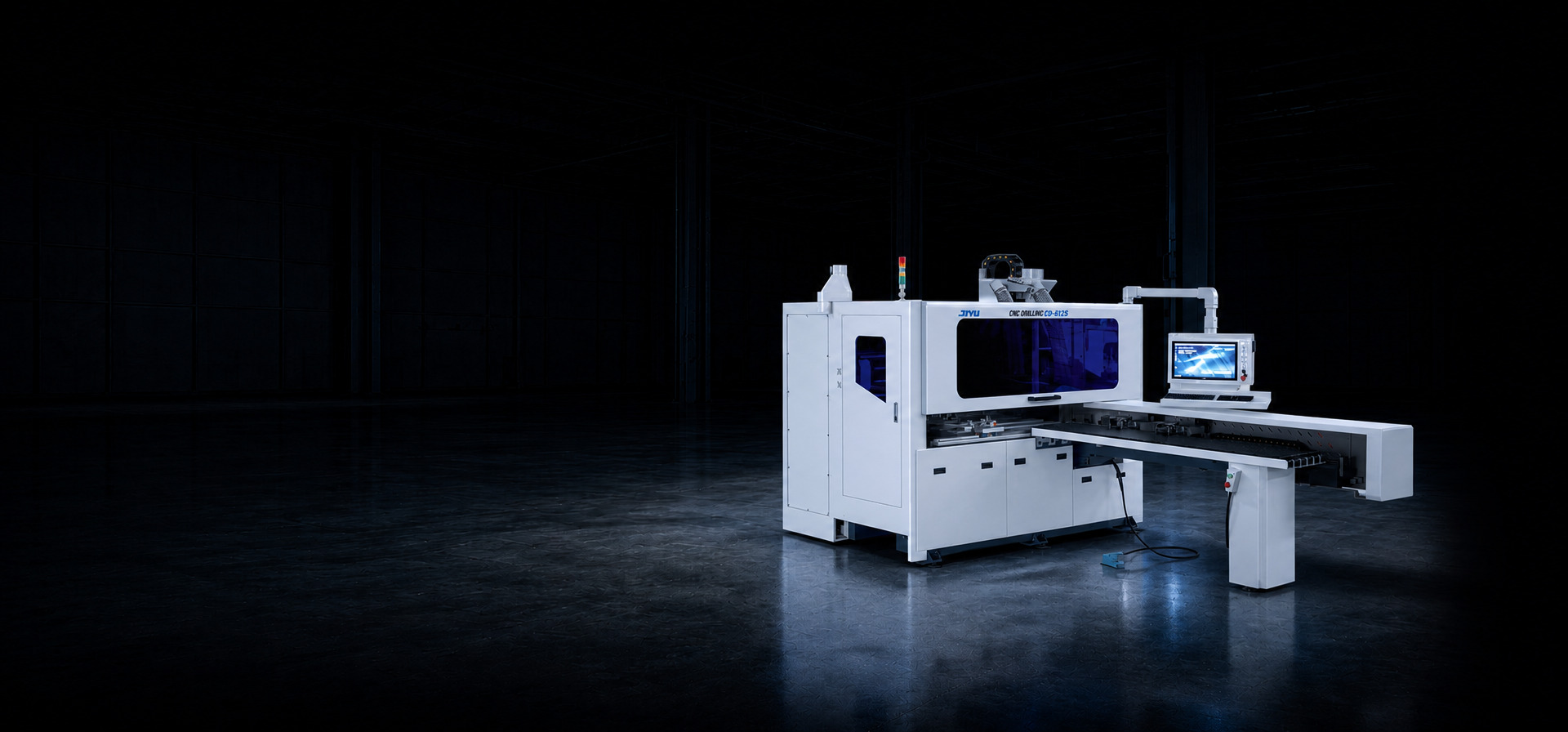

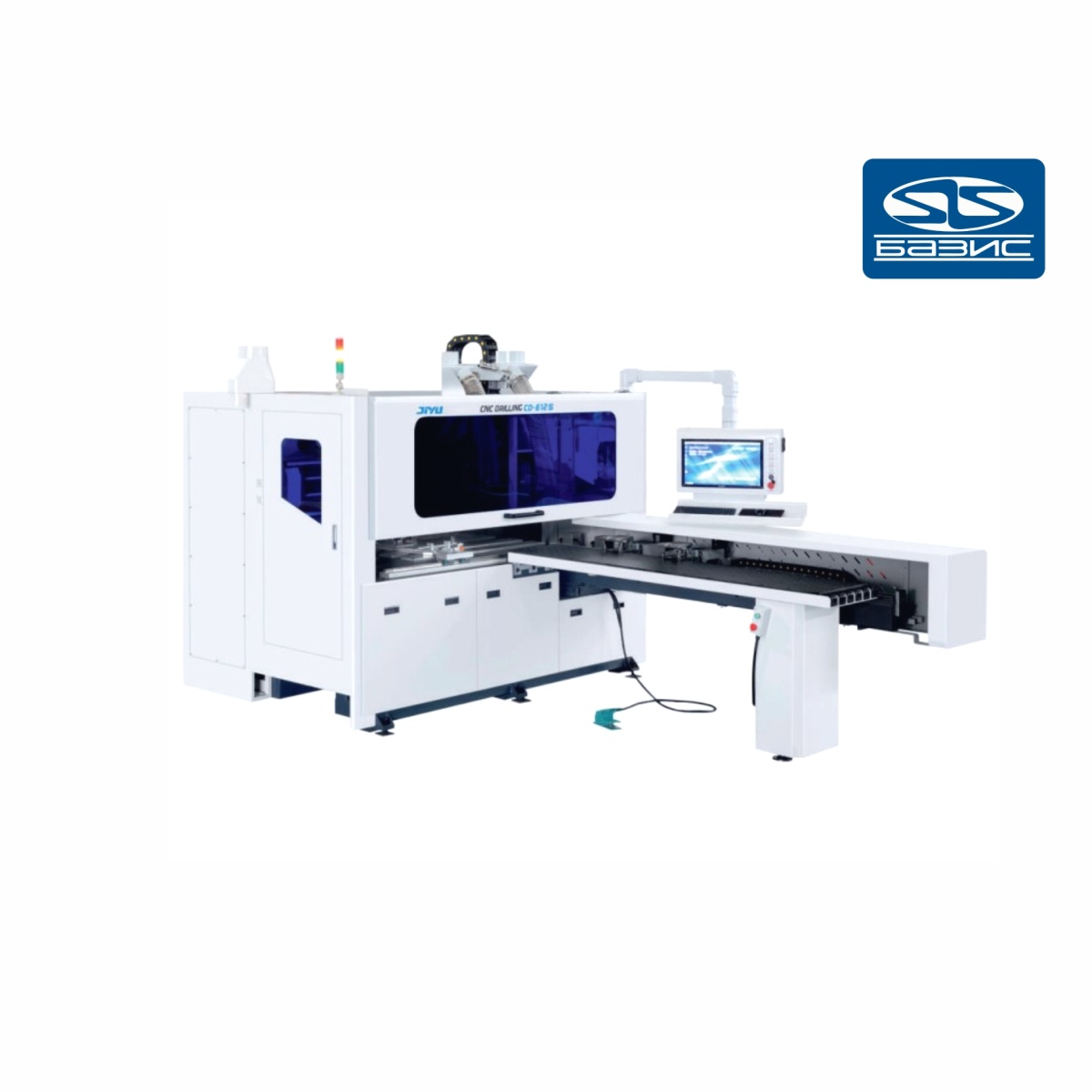

Сверлильно‑присадочный центр с ЧПУ JIYU CD‑612S
4 265 800 ₽
- 25 %
3 200 000 ₽
-
Описание
-
Технические характеристики
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов. Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов. Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Конструктивные особенности

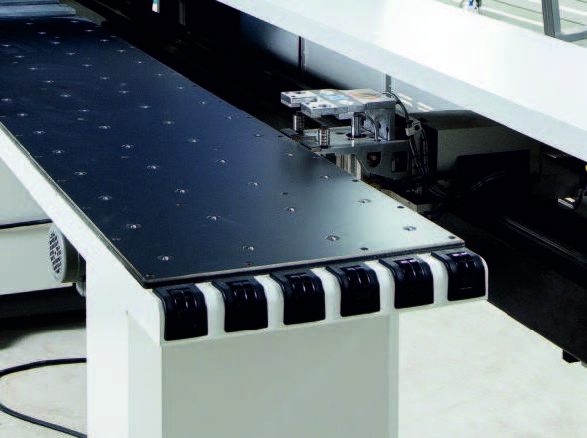

ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

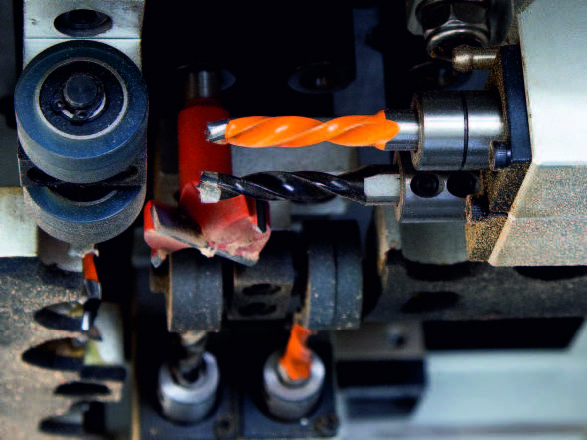

СВЕРЛИЛЬНЫЕ ГРУППЫ
Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

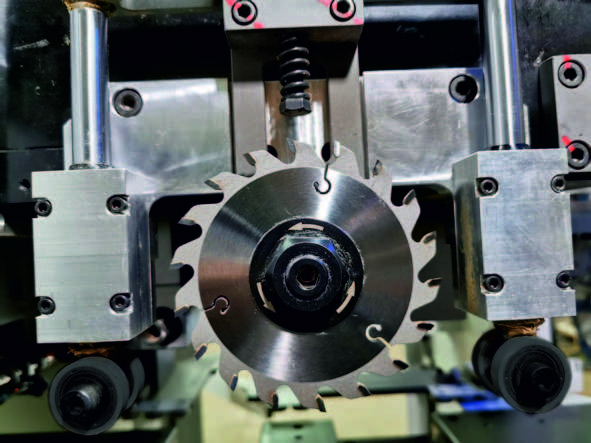

ПАЗОВАЛЬНЫЙ УЗЕЛ
Для выполнения быстрых пазовальных работ станок оснащен пилой диаметром 120 мм.

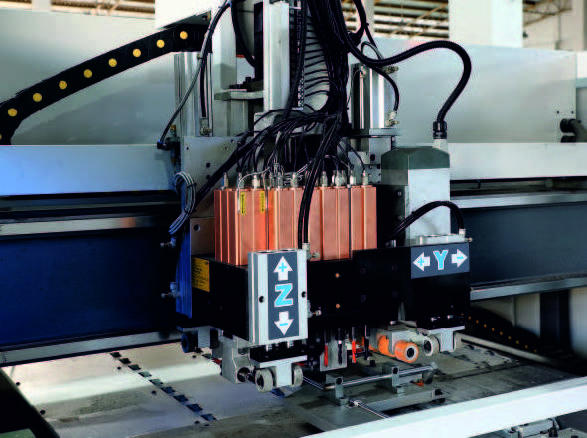

КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ
Компоновка одной верхней сверлильной группы.
12 вертикальных + 8 (4+4) горизонтальных шпинделей.

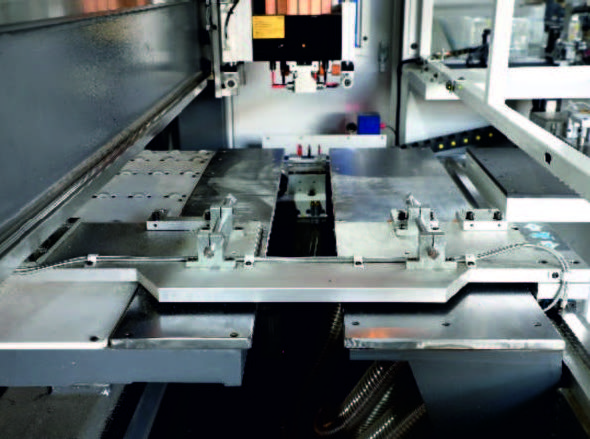

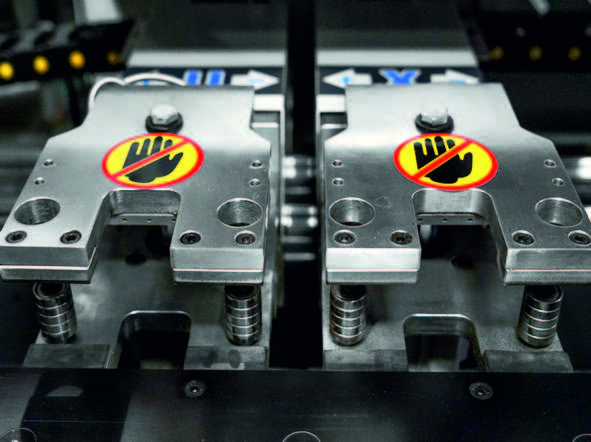

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

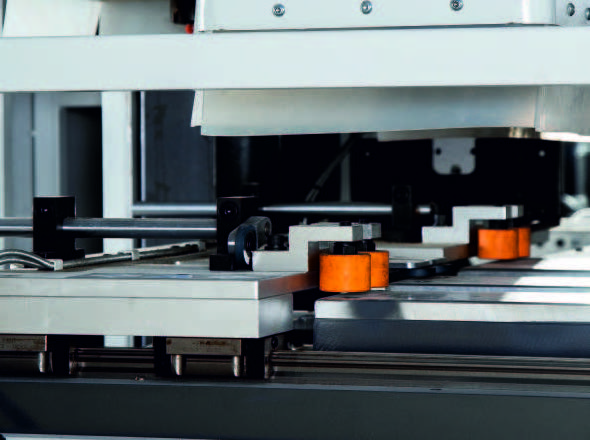

БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами для надежного и точного позиционирования детали.
НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.

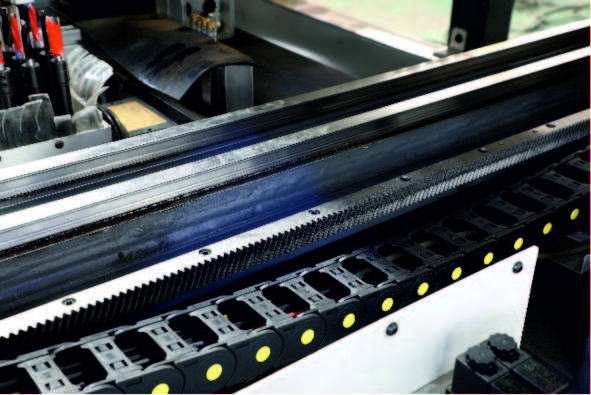

ПЕРЕМЕЩЕНИЕ ОСИ ПО Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.

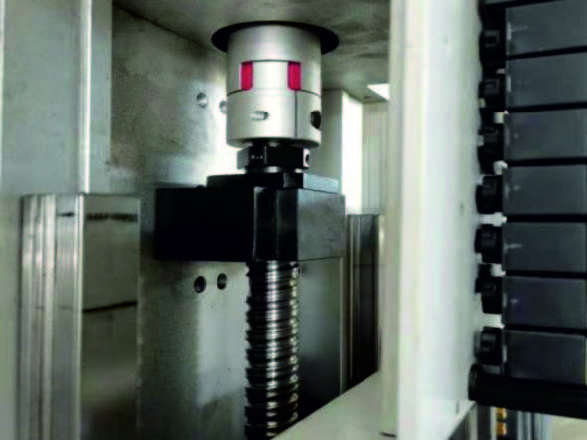

ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

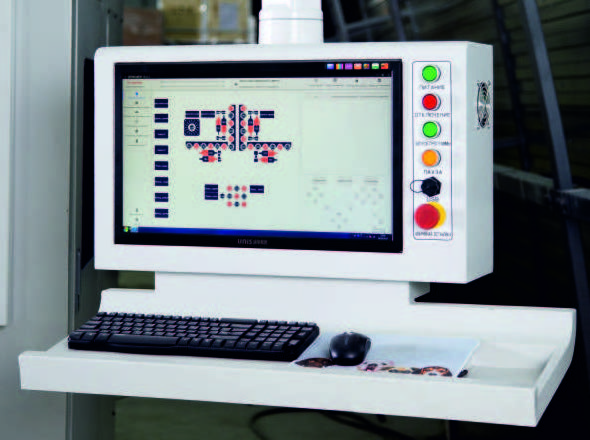

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.
Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
-
Артикул
01-6754 -
Модель
JY-612S -
Напряжение, В
380 -
Мощность сверлильной группы, Вт
2200 х 2 -
Давление воздуха, МПа
0,6 – 0,8 -
Мощность шпинделя фрезерного узла, Вт
3500 х 2 -
Посадочный размер фрезерного узла
ER 32 -
Кол-во оборотов фрезерного узла, об/мин
18000 -
Вертикальные шпиндели
12 (верх), 9 (низ) -
Горизонтальные шпиндели
2+2 по оси X, 2+2 по оси Y (итого 8) -
Пазовальная пила
V -
Толщина детали, мм
10 - 55 -
Ширина детали, мм
40 - 1220 -
Длина детали, мм
140 - 3000 -
Мощность двигателя, кВт
22 -
Упаковочный размер, мм
6445х2840х2220
